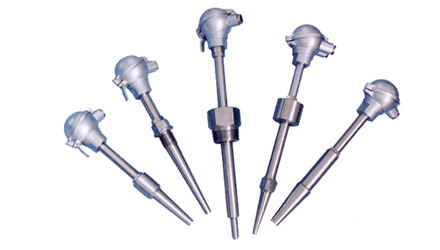

裂解爐專用熱電偶
產品簡介
裂解爐專用熱電偶 熱電偶是工業上最常用的溫度檢測元件之一。直角彎頭熱電偶其優點是： ①測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。 ②測量范圍廣。常用的熱電偶從-50~+1600℃均可邊續測量，某些特殊熱電偶最低可測到-269℃（如金鐵鎳鉻），最高可達+2800℃（如鎢-錸）。 ③構造簡單，使用方便。 裂解爐專用熱電偶
產品詳細信息
裂解爐專用熱電偶
隨著我國電力工業的不斷發展，急需各種適用于電站測溫的熱電偶和熱電阻，以替代進口產品。根據市場需求，在征求了設計院及電站用戶意見的基礎上，同時參考了美國的EBASCO規范，本公司設計并推出了該系列產品。由于該系列產品采用了保護管兩節式分離結構，感溫元件全部鎧裝化并采用了彈性壓緊方式，使該系列產品安裝，使用更方便，熱響應時間更短，穩定性和可靠性更高。
本系列產品主要用于60萬千瓦以下，火力發電機組及管路的溫度測量。
裂解爐專用熱電偶 量程規格
|
名 稱 |
分度號 |
測溫范圍 ℃ |
精度等級 |
允 差Δt |
|
鎳鉻－鎳硅 |
K |
0～800 |
2 |
±2.5℃或 |
|
鎳鉻－銅鎳 |
E |
0～600 |
2 |
±2.5℃或 |
|
鉑熱電阻 |
Pt100 |
-200～500 |
B |
±（0.3＋0.005|t|） |
注：t為感溫元件實測溫度或實測溫度的絕對值。
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱電偶絕緣電阻 裂解爐專用熱電偶
常溫絕緣電阻的試驗電壓為直流500Ｖ。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45％RH，大氣壓力86～106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ•m，
即：Rr•L＞100MΩ•mL＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L－熱電偶的長度，m。
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
□熱電阻絕緣電阻 裂解爐專用熱電偶
常溫絕緣電阻的試驗電壓可取直流10～100Ｖ任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％RH，常溫絕緣電阻值應不小于100MΩ。
□熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mＡ。
●熱套式熱電偶
熱套式熱電偶主要用于測量鍋爐或管道的蒸汽溫度。為了抵御高溫、高壓和高流速的蒸汽沖擊，采用約為100mm的置入深度，為了避免因置入深度不足帶來的測溫誤差，又采用帶三棱面的深盲孔整體加工保護管，筒形熱套與主設備組合焊接方法，利用三棱面和熱套內孔之間的間隙，使熱套內充滿高溫介質，有效地增加了置入深度。裂解爐專用熱電偶
|
名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
流 速 |
保護管材料 |
|
單支 |
WRKR-01 |
K |
0～600℃ |
≤29.4MPa |
≤100m/s |
1Cr18Ni9Ti |
|
WRER-01 |
E |
|||||
|
雙支 |
WRKR2-01 |
K |
||||
|
WRER2-01 |
E |
●煙道風道熱電偶
煙道、風道熱電偶主要用于電站排煙溫度測量。它的特點是采用較粗的保護管和大直徑聯接螺紋，以提高抗煙氣沖刷和排煙機震動的能力，其測量端采用縮徑式，以減小熱響應時間。裂解爐專用熱電偶
|
名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
保護管材料 |
L×lmm |
|
單支 |
WRKR-12 |
K |
0～800℃ |
9.8MPa |
1Cr18Ni9Ti |
480×230 |
|
WRER-12 |
E |
|||||
|
雙支 |
WRKR2-12 |
K |
||||
|
WRER2-12 |
E |
●高溫、高壓熱電偶
高溫、高壓熱電偶其保護管采用焊接的方法與主設備聯接、固定、密封。主要用來測量電廠管路的高溫、高壓蒸汽或水溫。
|
名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
流 速 |
保護管材料 |
|
單支 |
WRKR-13 |
K |
0～565℃ |
≤29.4MPa |
≤100m/s |
0Cr18Ni12 |
|
WRER-13 |
E |
|||||
|
雙支 |
WRKR2-13 |
K |
||||
|
WRER2-13 |
E |
